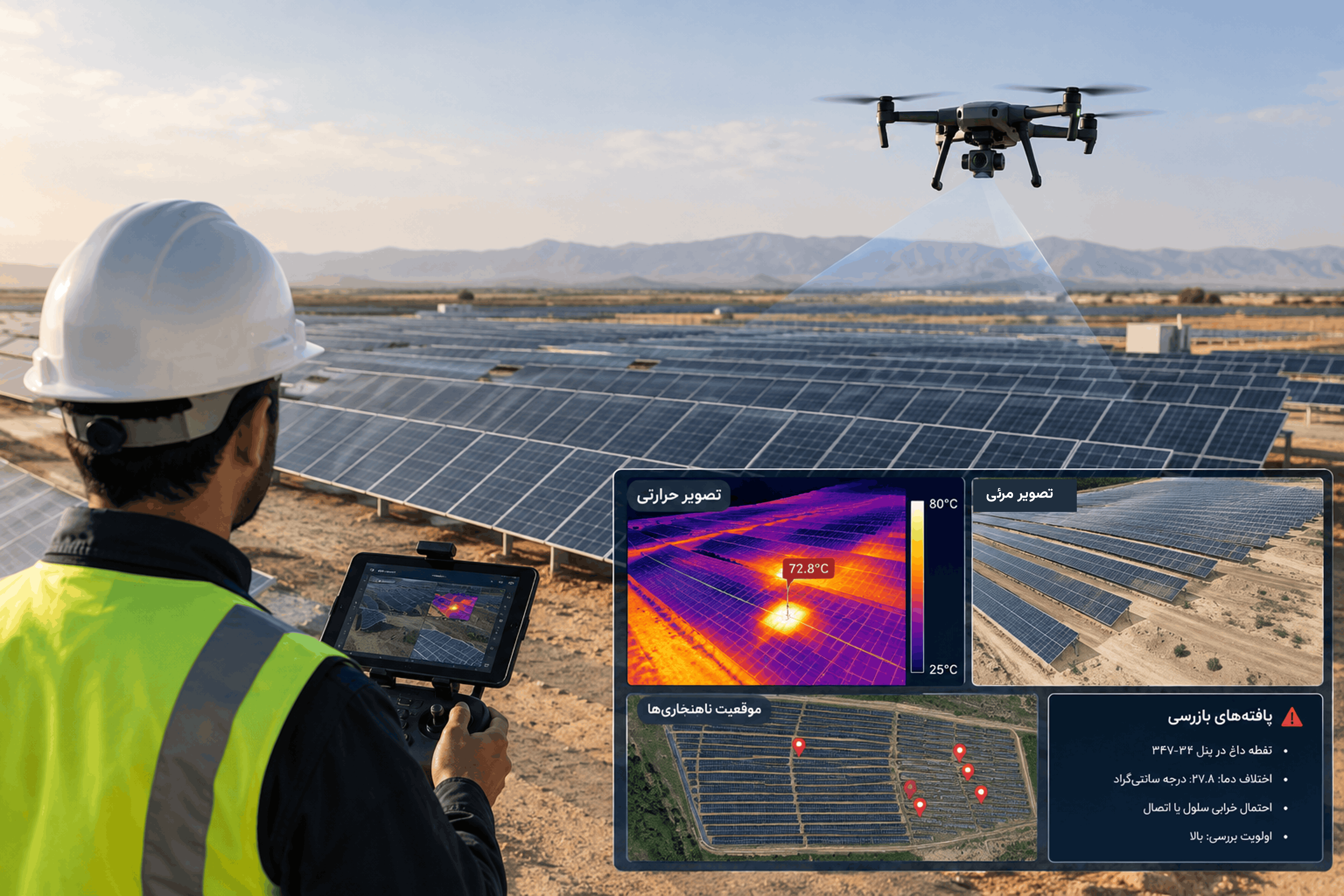

بازرسی هوایی نیروگاه خورشیدی با پهپاد؛ از شناسایی نقاط داغ تا بهینه‌سازی نگهداری و تعمیرات

آیا عملکرد تمام پنل‌های نیروگاه خورشیدی شما مطابق انتظار است؟ پایش توان خروجی در سطح اینورتر یا بررسی کلی تولید نیروگاه، اطلاعات ارزشمندی درباره عملکرد سامانه ارائه می‌دهد؛ اما همیشه مشخص نمی‌کند کدام پنل، رشته یا بخش از آرایه خورشیدی به بررسی فنی نیاز دارد. بازرسی هوایی نیروگاه خورشیدی با پهپاد مجهز به دوربین حرارتی رادیومتریک و دوربین مرئی، روشی برای بررسی گسترده پنل‌ها، شناسایی ناهنجاری‌های حرارتی و تعیین موقعیت بخش‌های مشکوک است.

در نیروگاه‌های خورشیدی، برخی ناهنجاری‌ها ممکن است بدون نشانه ظاهری واضح ایجاد شوند و تا زمان بروز افت عملکرد، افزایش هزینه تعمیرات یا شناسایی در بازرسی تخصصی، پنهان بمانند. ارزش این عملیات صرفاً در تهیه تصاویر هوایی نیست؛ هدف، تبدیل داده‌های تصویری به اطلاعات فنی قابل استفاده برای تیم بهره‌برداری و نگهداری نیروگاه (O&M) است تا بررسی‌های تکمیلی و اقدامات اصلاحی با دقت و اولویت‌بندی مناسب انجام شوند.

چرا پایش معمول نیروگاه برای شناسایی تمام عیوب کافی نیست؟

سامانه‌های مانیتورینگ نیروگاه معمولاً داده‌هایی مانند توان خروجی اینورتر، جریان و ولتاژ رشته‌ها و میزان تولید انرژی را ثبت می‌کنند. این اطلاعات برای تشخیص افت عملکرد در سطح سیستم یا بخش‌های مشخصی از نیروگاه ضروری‌اند؛ اما ممکن است برای تعیین محل دقیق تمام ناهنجاری‌های حرارتی در میان تعداد زیادی پنل کافی نباشند.

برای مثال، هنگامی که عملکرد یک بخش از نیروگاه کاهش پیدا می‌کند، علت می‌تواند به پنل، اتصال الکتریکی، رشته، تجهیزات حفاظتی یا سایر اجزای سامانه مرتبط باشد. بررسی داده‌های مانیتورینگ به محدودکردن محدوده مشکل کمک می‌کند، اما در بسیاری از موارد برای تعیین محل دقیق عیب به بررسی میدانی نیاز است.

بازرسی حرارتی هوایی این دو مرحله را به یکدیگر نزدیک‌تر می‌کند: ابتدا نواحی مشکوک در سطح آرایه شناسایی و مکان‌یابی می‌شوند؛ سپس تیم فنی می‌تواند بررسی‌های دقیق‌تر را به‌جای پراکنده‌کاری، روی نقاط اولویت‌دار متمرکز کند.

بازرسی هوایی جایگزین سامانه مانیتورینگ یا آزمون‌های الکتریکی نیست؛ بلکه ابزار مکملی برای افزایش دقت عیب‌یابی و هدفمندکردن عملیات نگهداری است.

دوربین حرارتی پهپاد چه اطلاعاتی از پنل‌های خورشیدی ارائه می‌دهد؟

دوربین حرارتی رادیومتریک (Radiometric Thermal Camera) علاوه بر نمایش الگوی حرارتی سطح، امکان استخراج اطلاعات دمایی از داده‌های ثبت‌شده را فراهم می‌کند. این قابلیت با دوربین‌های معمولی که فقط تصویر رنگی یا تصویر حرارتی غیررادیومتریک ارائه می‌دهند، یکسان نیست.

در یک بازرسی تخصصی، تصاویر حرارتی با تصاویر مرئی تطبیق داده می‌شوند تا هم ناهنجاری حرارتی و هم وضعیت ظاهری محل مورد بررسی قرار گیرد. مهم‌ترین موارد قابل بررسی در ادامه آمده‌اند.

شناسایی نقاط داغ (Hotspot)

نقطه داغ به ناحیه‌ای از پنل گفته می‌شود که الگوی حرارتی آن نسبت به بخش‌های قابل مقایسه، غیرعادی است. این وضعیت ممکن است با آسیب سلول، سایه‌اندازی، آلودگی موضعی، مشکلات اتصال یا سایر شرایط عملکردی مرتبط باشد.

شناسایی این نقاط به‌ویژه زمانی اهمیت دارد که اختلاف دمای مشاهده‌شده با شرایط کاری پنل و الگوی حرارتی اطراف سازگار نباشد. محل و شدت ناهنجاری باید ثبت شود تا امکان ارزیابی و اولویت‌بندی بررسی‌های بعدی وجود داشته باشد.

بررسی الگوهای مرتبط با دیود بای‌پس

عملکرد نامناسب دیودهای بای‌پس در برخی شرایط می‌تواند الگوهای حرارتی مشخصی در پنل ایجاد کند. بررسی این الگوها می‌تواند به شناسایی پنل‌های مشکوک کمک کند؛ با این حال، تشخیص قطعی خرابی دیود به بررسی تخصصی و در صورت نیاز آزمون‌های الکتریکی وابسته است.

شناسایی ناهنجاری‌های گسترده در رشته‌ها و آرایه‌ها

تفاوت حرارتی در یک ردیف یا مجموعه‌ای از پنل‌ها می‌تواند سرنخی برای بررسی یک مشکل مشترک باشد. هنگامی که این تصاویر با داده‌های جریان، ولتاژ و عملکرد اینورتر تطبیق داده شوند، امکان محدودکردن محدوده عیب‌یابی افزایش می‌یابد.

البته هر رشته غیرفعال یا هر خرابی الکتریکی الزاماً امضای حرارتی قابل تشخیصی ندارد. به همین دلیل، نتایج تصویربرداری باید در کنار اطلاعات عملکردی نیروگاه تفسیر شوند.

بررسی آلودگی، سایه و آسیب‌های ظاهری

دوربین مرئی می‌تواند آلودگی سطح پنل، فضولات پرندگان، شکستگی قابل مشاهده، پوشش گیاهی مزاحم و عوامل ایجادکننده سایه را ثبت کند. ترکیب این اطلاعات با داده‌های حرارتی کمک می‌کند برخی علت‌های احتمالی ناهنجاری‌ها بهتر بررسی شوند.

نکته فنی: بازرسی حرارتی وجود ناهنجاری را مشخص می‌کند، نه اینکه در تمام موارد علت نهایی آن را به‌طور قطعی تعیین کند. نتیجه معتبر زمانی حاصل می‌شود که تصاویر با شرایط بهره‌برداری، داده‌های مانیتورینگ و در صورت نیاز نتایج آزمون‌های میدانی تطبیق داده شوند.

فرایند استاندارد بازرسی هوایی نیروگاه خورشیدی چگونه است؟

کیفیت خروجی به تعداد تصاویر ثبت‌شده محدود نیست. پوشش مناسب آرایه، شرایط محیطی، مشخصات حسگر، روش برداشت و نحوه تحلیل داده‌ها تعیین می‌کنند که نتایج تا چه اندازه برای تصمیم‌گیری فنی قابل استفاده باشند.

مرحله اول: بررسی اطلاعات پایه نیروگاه

پیش از اجرای عملیات، اطلاعاتی مانند ظرفیت نیروگاه، وسعت محدوده پنل‌ها، آرایش بلوک‌ها، نقشه جانمایی پنل‌ها و اطلاعات موجود از رشته‌ها و اینورترها بررسی می‌شود.

همچنین هدف پروژه باید مشخص باشد: بازرسی دوره‌ای وضعیت پنل‌ها، بررسی افت عملکرد یک بلوک، ارزیابی اولیه پس از یک رخداد یا تهیه خط مبنا برای مقایسه‌های آینده. در صورت دسترسی، داده‌های تولید و مانیتورینگ مربوط به زمان بازرسی نیز می‌توانند در تحلیل نتایج مفید باشند.

مرحله دوم: تعیین شرایط مناسب برداشت حرارتی

بازرسی حرارتی پنل‌های خورشیدی باید در شرایطی انجام شود که تفاوت‌های دمایی به‌درستی قابل مشاهده و تفسیر باشند.

در روش‌شناسی استاندارد IEC TS 62446-3 برای ترموگرافی فضای باز سامانه‌های فتوولتائیک، حداقل تابش در صفحه پنل برای بازرسی حرارتی خود پنل‌ها ۶۰۰ وات بر مترمربع در نظر گرفته شده است. این استاندارد همچنین شرایط باد، پوشش ابر، آلودگی سطح و تغییرات شرایط کاری را در کیفیت اندازه‌گیری مؤثر می‌داند.

در عمل، زمان پرواز باید با توجه به شرایط واقعی سایت و معیارهای فنی بازرسی انتخاب شود. ثبت تابش، دمای محیط، سرعت باد و وضعیت آسمان برای ارزیابی اعتبار یافته‌ها و مقایسه نتایج در بازدیدهای بعدی اهمیت دارد.

مرحله سوم: برنامه‌ریزی مسیر پرواز و پوشش آرایه

مسیر پرواز بر اساس آرایش پنل‌ها، موانع سایت، ارتفاع و سرعت مناسب، میدان دید حسگر و دقت مکانی موردنیاز طراحی می‌شود.

هدف این است که پوشش تصاویر یکنواخت باشد و پنل‌ها در تصاویر با جزئیات کافی دیده شوند. ارتفاع بیش از حد می‌تواند تشخیص ناهنجاری‌های کوچک را دشوار کند؛ از طرف دیگر، انتخاب ارتفاع نامناسب ممکن است زمان برداشت و حجم داده‌ها را افزایش دهد. در صورت استفاده از تصویربرداری خودکار، مسیر باید با آرایش واقعی نیروگاه تطبیق داده شود و کیفیت پوشش پس از برداشت کنترل شود.

مرحله چهارم: تصویربرداری حرارتی و مرئی

در این مرحله، تصاویر حرارتی و مرئی از محدوده‌های تعیین‌شده ثبت می‌شوند. برای ارزیابی دقیق‌تر، حفظ داده‌های اصلی دمایی دوربین رادیومتریک اهمیت دارد؛ زیرا تصویر رنگی تبدیل‌شده به‌تنهایی ممکن است برای تحلیل کمی دما کافی نباشد.

تصاویر باید از نظر وضوح، هم‌پوشانی، پوشش کامل ردیف‌ها و قابلیت انتساب به موقعیت مشخص بررسی شوند. اگر بخشی از نیروگاه به‌دلیل شرایط نامناسب محیطی یا نقص برداشت پوشش کافی نداشته باشد، این محدودیت باید در گزارش نهایی مشخص شود.

مرحله پنجم: تحلیل حرارتی و دسته‌بندی ناهنجاری‌ها

پس از برداشت، تصاویر از نظر الگوهای حرارتی غیرعادی بررسی می‌شوند. اختلاف دمای ناحیه مشکوک با پنل‌ها یا بخش‌های قابل مقایسه، شکل ناهنجاری، موقعیت آن و شرایط برداشت در تفسیر یافته‌ها مؤثرند. در صورت امکان، اطلاعات تصاویر حرارتی با تصاویر مرئی، نقشه نیروگاه و داده‌های عملکردی مرتبط تطبیق داده می‌شوند.

طبقه‌بندی یافته‌ها باید بر اساس معیار فنی مشخص انجام شود؛ نه صرفاً بر اساس رنگ تصویر یا یک آستانه دمایی ثابت برای همه پنل‌ها. یک اختلاف دما ممکن است در یک شرایط کاری معنادار و در شرایط دیگر کم‌اهمیت باشد.

مرحله ششم: تحویل گزارش قابل استفاده برای تیم تعمیرات

نتیجه عملیات باید به شکلی ارائه شود که مسئول نگهداری بتواند محل هر مورد را پیدا کند و درباره اقدام بعدی تصمیم بگیرد. یک گزارش کاربردی می‌تواند شامل نقشه جانمایی ناهنجاری‌ها، تصاویر حرارتی و مرئی هر مورد، شرح یافته، میزان اختلاف دمای ثبت‌شده در شرایط مربوط، اولویت پیشنهادی بررسی و محدودیت‌های تشخیص باشد.

اگر نقشه بلوک‌ها، ردیف‌ها و شناسه پنل‌ها در اختیار تیم بازرسی قرار گرفته باشد، یافته‌ها را می‌توان با ساختار داخلی نیروگاه تطبیق داد تا پیدا کردن محل مورد نظر برای تکنسین آسان‌تر شود. این همان تفاوت میان تحویل مجموعه‌ای از عکس‌ها و تحویل یک گزارش فنی قابل استفاده در برنامه نگهداری است.

خروجی بازرسی هوایی چه کمکی به تصمیم‌گیری نیروگاه می‌کند؟

هدف نهایی از بازرسی، صرفاً ثبت وضعیت فعلی پنل‌ها نیست؛ اطلاعات باید به تصمیم عملی منتهی شوند.

اولویت‌بندی تعمیرات

همه ناهنجاری‌های حرارتی اهمیت یکسانی ندارند. یک مورد ممکن است به بررسی فوری از نظر ایمنی نیاز داشته باشد، درحالی‌که مورد دیگر ابتدا باید از نظر آلودگی، سایه یا شرایط محیطی بررسی شود. گزارش طبقه‌بندی‌شده کمک می‌کند منابع تیم تعمیرات بر اساس اهمیت فنی و ریسک احتمالی تخصیص داده شوند.

موارد مشکوک به خطر الکتریکی باید مطابق دستورالعمل‌های ایمنی و پس از تأیید تخصصی پیگیری شوند.

کاهش زمان جست‌وجوی محل عیب

وقتی محل پنل یا ناحیه مشکوک روی نقشه مشخص شده باشد، تیم نگهداری می‌تواند به‌جای بررسی پراکنده تعداد زیادی پنل، مستقیماً به محدوده موردنظر مراجعه کند. این موضوع در نیروگاه‌های وسیع که دسترسی زمینی به ردیف‌ها زمان‌بر است، ارزش عملیاتی بیشتری پیدا می‌کند.

کمک به تحلیل افت تولید

اگر داده‌های بازرسی با اطلاعات مانیتورینگ تطبیق داده شوند، می‌توان بررسی کرد که آیا ناهنجاری‌های ثبت‌شده با افت عملکرد یک بلوک یا رشته ارتباط دارند یا خیر. این تطبیق برای تعیین علت نهایی کافی نیست، اما می‌تواند مسیر عیب‌یابی را مشخص‌تر کند و به انتخاب آزمون تکمیلی مناسب کمک کند.

مستندسازی وضعیت و مقایسه دوره‌ای

گزارش تاریخ‌دار با ثبت شرایط برداشت، موقعیت ناهنجاری‌ها و تصاویر مربوط، یک سابقه فنی از وضعیت نیروگاه ایجاد می‌کند. در بازرسی‌های بعدی می‌توان بررسی کرد که آیا ناهنجاری قبلی همچنان وجود دارد، تغییر کرده یا موارد جدیدی ایجاد شده‌اند. این داده‌ها برای برنامه‌ریزی نگهداری پیشگیرانه، ارزیابی اقدامات اصلاحی و پیگیری وضعیت تجهیزات مفیدند.

چگونه ارزش اقتصادی بازرسی را برای نیروگاه ارزیابی کنیم؟

برای تصمیم‌گیری اقتصادی، نباید صرفاً هزینه پرواز را با هزینه یک بازدید دستی مقایسه کرد. معیار مهم‌تر، هزینه کل شناسایی و رفع عیب و میزان اثر احتمالی ناهنجاری‌های قابل اقدام بر تولید، ایمنی و هزینه‌های نگهداری است. برای ارزیابی اولیه، می‌توان این عوامل را در نظر گرفت:

• هزینه اجرای بازرسی هوایی و تحلیل داده‌ها؛

• هزینه بازدیدهای میدانی و آزمون‌های تکمیلی؛

• زمان لازم برای یافتن و تأیید محل عیب؛

• میزان انرژی احتمالی ازدست‌رفته در اثر عیب‌های قابل اصلاح؛

• هزینه تعمیر یا تعویض قطعه و احتمال جلوگیری از گسترش آسیب؛

• میزان کاهش زمان عیب‌یابی و بهبود اولویت‌بندی تعمیرات.

برای نمونه، اگر یک رشته از پنل‌ها به‌دلیل یک مشکل فنی از مدار خارج شده باشد، شناسایی سریع‌تر محل مشکل ممکن است زمان تشخیص و رفع آن را کاهش دهد. با این حال، میزان انرژی بازیابی‌شده به علت خرابی، مدت تداوم آن، ظرفیت بخش آسیب‌دیده و زمان واقعی اصلاح بستگی دارد و باید با داده‌های همان نیروگاه محاسبه شود.

یک برآورد اقتصادی معتبر باید به اطلاعات واقعی تولید، تعرفه یا ارزش انرژی، هزینه تعمیرات و خروجی بازرسی متکی باشد. به همین دلیل، بدون شناخت ظرفیت، آرایش تجهیزات و وضعیت عملکرد نیروگاه، اعلام درصد ثابتی برای افزایش تولید یا کاهش هزینه‌ها مبنای فنی قابل اتکایی ندارد.

چه زمانی اجرای بازرسی هوایی بیشترین ارزش را دارد؟

بازرسی حرارتی پهپادی می‌تواند در موقعیت‌های مختلفی مفید باشد:

1. پس از نصب یا راه‌اندازی: برای بررسی اولیه وضعیت حرارتی تجهیزات در شرایط کاری مناسب.

2. بازرسی دوره‌ای: برای ثبت وضعیت پنل‌ها و شناسایی ناهنجاری‌های جدید.

3. پس از مشاهده افت عملکرد: برای محدودکردن محدوده بررسی در بلوک یا رشته مشکوک.

4. پس از رخدادهای محیطی: مانند تگرگ، طوفان یا شرایطی که احتمال آسیب به پنل‌ها وجود دارد.

5. پس از تعمیرات: برای مستندسازی وضعیت و بررسی مجدد مواردی که قبلاً شناسایی شده‌اند.

تناوب مناسب بازرسی باید بر اساس ریسک سایت، سابقه خرابی، شرایط محیطی، الزامات بهره‌برداری و نتایج دوره‌های قبلی تعیین شود. یک برنامه ثابت برای تمام نیروگاه‌ها الزاماً بهترین انتخاب نیست.

برای اجرای یک بازرسی حرفه‌ای چه تجهیزاتی لازم است؟

انتخاب تجهیزات باید با هدف پروژه و سطح جزئیات موردنیاز هماهنگ باشد. برای بازرسی تخصصی حرارتی پنل‌ها، موارد زیر اهمیت دارند:

• پهپاد مناسب برای پوشش ایمن و یکنواخت محدوده نیروگاه؛

• دوربین حرارتی رادیومتریک با مشخصات مناسب برای اندازه‌گیری و تحلیل دما؛

• دوربین مرئی با وضوح کافی برای بررسی ظاهری ناهنجاری‌ها؛

• قابلیت ثبت و تطبیق موقعیت تصاویر با نقشه نیروگاه؛

• نرم‌افزار یا روش پردازش مناسب برای تحلیل تصاویر و ثبت یافته‌ها؛

• ابزار یا داده معتبر برای ثبت شرایط محیطی و کاری در زمان بازرسی؛

• نیروی اجرایی مسلط به عملیات پروازی و تحلیل فنی داده‌های حرارتی.

صرف نصب یک دوربین حرارتی روی پهپاد، به معنی انجام بازرسی تخصصی نیروگاه نیست. کیفیت داده، صلاحیت تحلیلگر، روش اجرا و قابلیت ردیابی هر یافته تا محل واقعی پنل، در ارزش گزارش نهایی تعیین‌کننده‌اند.

جمع‌بندی: بازرسی هوایی نیروگاه خورشیدی را بخشی از تصمیم‌گیری نگهداری کنید

بازرسی هوایی با پهپاد حرارتی می‌تواند شکاف میان پایش کلی تولید نیروگاه و شناسایی محل دقیق ناهنجاری‌های پنل را کاهش دهد. این روش با فراهم‌کردن تصاویر حرارتی و مرئی، مکان‌یابی موارد مشکوک و تهیه گزارش ساختاریافته، به تیم بهره‌برداری کمک می‌کند بررسی‌های میدانی را هدفمندتر انجام دهد.

با این حال، ارزش واقعی عملیات به کیفیت برداشت، شرایط محیطی، تحلیل اصولی داده‌ها و تأیید میدانی یافته‌های مهم وابسته است. گزارش مناسب باید مشخص کند چه موردی مشاهده شده، در کجا قرار دارد، با چه سطحی از اطمینان قابل تفسیر است و چه بررسی تکمیلی برای آن پیشنهاد می‌شود.

اگر مسئول بهره‌برداری، نگهداری یا مدیریت یک نیروگاه خورشیدی هستید، بررسی امکان اجرای یک بازرسی هوایی هدفمند می‌تواند گام مناسبی برای ارزیابی وضعیت پنل‌ها و بهبود برنامه تعمیرات باشد. با مشخص‌شدن ظرفیت و محدوده نیروگاه، آرایش پنل‌ها، هدف بازرسی و اطلاعات موجود از عملکرد سامانه، می‌توان دامنه عملیات، شرایط اجرایی و نوع گزارش موردنیاز را متناسب با نیاز سایت تعیین کرد.
