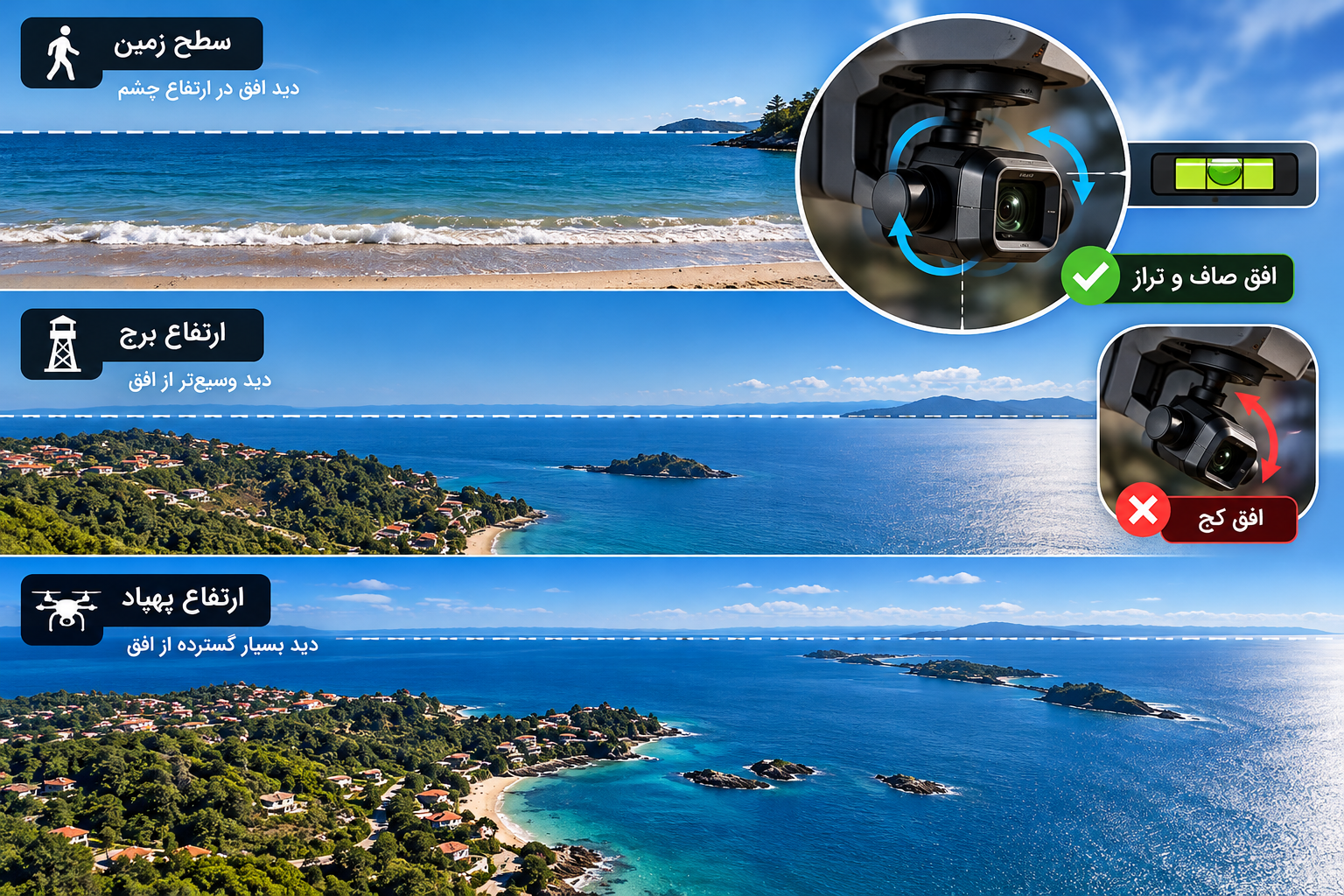

چرا خط افق در فیلم پهپاد کج می‌شود؟ راهنمای تخصصی عیب‌یابی گیمبال

کج شدن خط افق در فیلم پهپاد معمولاً وقتی دیده می‌شود که خطوط افقی صحنه، به‌جای قرار گرفتن در راستای طبیعی خود، با زاویه‌ای مایل ثبت شوند. گاهی این انحراف در تمام مدت پرواز ثابت می‌ماند و گاهی فقط هنگام گردش، تغییر جهت یا پرواز در باد پدیدار می‌شود. پیش از هر اقدامی باید بدانید که علت همیشه خرابی گیمبال پهپاد نیست.

تنظیم نبودن زاویه رول دوربین، شرایط پرواز، اختلال در کالیبراسیون یا آسیب فیزیکی مجموعه گیمبال می‌توانند علائم مشابهی ایجاد کنند و به همین دلیل تشخیص درست علت اهمیت زیادی دارد. در ادامه روش بررسی مرحله‌به‌مرحله و تفاوت راهکارهای نرم‌افزاری با موارد نیازمند بررسی فنی توضیح داده می‌شود.

الگوی کج شدن افق در فیلم پهپاد را چگونه تشخیص دهیم؟

پیش از تغییر تنظیمات یا اجرای کالیبراسیون باید مشخص شود مشکل دقیقاً در چه شرایطی رخ می‌دهد؛ زیرا الگوی بروز ایراد سرنخ مهمی برای شناسایی علت است.

در حالت دوم، بدنه پهپاد هنگام گردش حول محور عمودی تغییر جهت می‌دهد و در باد برای حفظ مسیر متمایل می‌شود. گیمبال باید این حرکت‌ها را تا محدوده عملکرد خود جبران کند؛ بنابراین اگر افق فقط در مانورهای خاص تغییر زاویه می‌دهد، شرایط پرواز و نحوه حرکت گیمبال هنگام مانور را بررسی کنید.

اما تغییر ناگهانی زاویه، لرزش غیرعادی، صدای نامتعارف یا نمایش هشدار گیمبال می‌تواند نشانه اختلال فنی باشد. اگر این وضعیت پس از ضربه یا برخورد ایجاد شده، احتمال آسیب فیزیکی را هم باید در نظر گرفت.

بررسی تنظیم Roll گیمبال پهپاد

گیمبال دوربین پهپاد معمولاً از چند محور حرکتی ساخته شده است که وظیفه تثبیت تصویر را بر عهده دارند. محور Roll چرخش دوربین به طرفین را کنترل می‌کند و در حفظ تراز افقی تصویر نقش اصلی دارد.

در برخی مدل‌های DJI امکان تنظیم جزئی زاویه گیمبال از طریق گزینه‌ای مانند Gimbal Roll Adjustment وجود دارد؛ نام دقیق این گزینه و مسیر دسترسی به آن به مدل پهپاد و نسخه نرم‌افزار بستگی دارد.

برای بررسی این بخش، مراحل زیر را به ترتیب انجام دهید:

1. پهپاد را روی سطح صاف، ثابت و بدون لرزش قرار دهید.

2. مطمئن شوید محافظ گیمبال برداشته شده و اطراف دوربین یا محورهای حرکتی مانعی وجود ندارد.

3. دستگاه را روشن کنید و اجازه دهید فرایند راه‌اندازی گیمبال کامل شود.

4. پیش‌نمایش دوربین را با استفاده از خطوط افقی مشخص در محیط یا راهنمای ترکیب‌بندی صفحه بررسی کنید.

5. اگر مدل دستگاه از تنظیم دستی Roll پشتیبانی می‌کند، اصلاح جزئی زاویه را مطابق دفترچه راهنما انجام دهید و نتیجه را دوباره بررسی کنید.

این تنظیم برای اصلاح انحراف جزئی مناسب است؛ اما نباید از آن برای پنهان کردن ایراد مکانیکی یا انحراف شدید گیمبال استفاده کرد.

کالیبراسیون گیمبال چه زمانی مفید است؟

کالیبراسیون گیمبال می‌تواند در برخی شرایط به رفع اختلال‌های مربوط به وضعیت دوربین کمک کند، اما برای هر نوع کج شدن افق ضروری نیست. اگر پس از روشن کردن دستگاه، دوربین در وضعیت غیرعادی قرار می‌گیرد یا نرم‌افزار هشدار مرتبط با گیمبال نمایش می‌دهد، ابتدا پیام خطا و دستورالعمل سازنده را بررسی کنید.

در صورت توصیه کالیبراسیون، این موارد را رعایت کنید:

• پهپاد را روی سطحی صاف و پایدار قرار دهید.

• مطمئن شوید گیمبال آزادانه حرکت می‌کند و با مانعی برخورد ندارد.

• کالیبراسیون را از مسیر تعیین‌شده در نرم‌افزار یا دفترچه همان مدل اجرا کنید.

• پس از اتمام فرایند، وضعیت افق را مجدداً بررسی کنید.

تفاوت مهم: کالیبراسیون گیمبال و کالیبراسیون IMU دو فرایند متفاوت هستند. حسگر IMU اطلاعات مربوط به وضعیت و حرکت پهپاد را اندازه‌گیری می‌کند، در حالی که گیمبال وظیفه تثبیت جهت دوربین را دارد. به همین دلیل نباید کالیبراسیون IMU را بدون دلیل مشخص راهکار پیش‌فرض برای کج شدن افق دانست.

تأثیر باد و مانورهای پروازی بر تراز تصویر

پهپاد برای حفظ موقعیت یا حرکت در مسیر دلخواه ممکن است بدنه خود را به طرفین متمایل کند. این رفتار در برابر باد یا هنگام تغییر جهت، بخشی از عملکرد طبیعی سامانه کنترل پرواز است.

گیمبال تلاش می‌کند دوربین را مستقل از تغییر وضعیت بدنه تثبیت کند، اما توانایی آن محدود است. در تلاطم شدید، تغییرات ناگهانی مسیر یا نزدیک شدن به محدوده حرکتی محورها ممکن است تصویر کاملاً پایدار باقی نماند.

برای تشخیص تأثیر شرایط پرواز، این آزمایش را به ترتیب انجام دهید:

1. وضعیت افق را در حالت ثابت و در شرایط جوی مناسب بررسی کنید.

2. در صورت ایمن بودن شرایط، یک حرکت مستقیم و آرام انجام دهید و تغییرات تصویر را مشاهده کنید.

3. سپس عملکرد تصویر را در گردش‌های ملایم مقایسه کنید.

4. اگر مشکل فقط در باد شدید یا مانورهای خاص رخ می‌دهد، ابتدا شرایط پرواز و محدودیت‌های عملکرد گیمبال را بررسی کنید.

این آزمایش باید در محیط مجاز، با رعایت محدودیت‌های پروازی و بدون نزدیک شدن به افراد یا موانع انجام شود.

چه نشانه‌هایی احتمال ایراد فنی گیمبال را بیشتر می‌کنند؟

اگر پس از بررسی تنظیمات و شرایط پرواز مشکل همچنان باقی باشد، باید نشانه‌های احتمالی آسیب فیزیکی یا اختلال مکانیکی را ارزیابی کرد. موارد زیر اهمیت ویژه‌ای دارند:

• کج بودن مداوم افق در شرایط مختلف پرواز، حتی پس از اصلاح تنظیمات مجاز.

• نمایش مکرر هشدار گیمبال در نرم‌افزار کنترل.

• ایجاد صدای غیرعادی هنگام حرکت یا راه‌اندازی گیمبال.

• محدود شدن دامنه حرکت دوربین یا مشاهده حرکت نامنظم محورها.

• شروع مشکل بلافاصله پس از برخورد، سقوط یا وارد شدن فشار به دوربین.

• باقی ماندن لرزش یا تغییر ناگهانی زاویه دوربین، حتی در شرایط جوی آرام.

وجود هر کدام از این نشانه‌ها به‌تنهایی خرابی قطعی را ثابت نمی‌کند، اما بررسی تخصصی را ضروری‌تر می‌سازد.

در چنین شرایطی از چرخاندن اجباری محورها، وارد کردن فشار به گیمبال و اجرای مکرر کالیبراسیون بدون بررسی علت خودداری کنید.

آیا می‌توان خط افق کج را در تدوین اصلاح کرد؟

اگر انحراف تصویر جزئی و نسبتاً ثابت باشد، معمولاً می‌توان با چرخاندن تصویر در نرم‌افزار تدوین خط افق را اصلاح کرد. این روش برای تکمیل خروجی نهایی مناسب است، اما به چند نکته نیاز دارد:

• برش تصویر: چرخاندن فریم باعث ایجاد نواحی خالی در گوشه‌ها می‌شود؛ بنابراین ممکن است لازم باشد تصویر کمی برش بخورد یا بزرگ‌نمایی شود.

• تغییر زاویه در طول کلیپ: اگر افق در بخش‌های مختلف ویدیو زاویه متفاوتی داشته باشد، اصلاح یکسان برای کل کلیپ کافی نیست و ممکن است به اصلاح متغیر در طول زمان نیاز باشد.

• افت کیفیت خروجی: بزرگ‌نمایی و برش بیش از حد می‌تواند بخشی از جزئیات تصویر را از بین ببرد، به‌ویژه اگر ویدیو از ابتدا با رزولوشن محدود ضبط شده باشد.

• محدودیت اصلاح: تدوین می‌تواند انحراف هندسی تصویر را تا حدی جبران کند، اما لرزش مکانیکی، صدای غیرعادی گیمبال یا اختلال واقعی در عملکرد دوربین را برطرف نمی‌کند.

اصلاح نرم‌افزاری جایگزین عیب‌یابی دستگاه نیست. اگر مشکل در چندین پرواز تکرار می‌شود، بهتر است ابتدا علت اصلی آن مشخص شود.

بررسی تراز افق هنگام خرید پهپاد استوک

در خرید پهپاد دست دوم سلامت گیمبال اهمیت زیادی دارد؛ زیرا عملکرد نامناسب آن می‌تواند کیفیت فیلم‌برداری را کاهش دهد و هزینه تعمیر ایجاد کند. برای بررسی اولیه دستگاه، این مراحل را انجام دهید:

• بازرسی ظاهری: وضعیت دوربین، پایه‌ها و اجزای قابل مشاهده گیمبال را از نظر ترک، شکستگی یا آثار ضربه بررسی کنید.

• راه‌اندازی دستگاه: به نحوه حرکت اولیه گیمبال و پیام‌های احتمالی نرم‌افزار توجه کنید.

• بررسی تصویر ثابت: یک تصویر یا ویدیوی کوتاه با خطوط افقی مشخص در کادر ثبت کنید.

• آزمایش پروازی: در صورت فراهم بودن شرایط ایمن و مجاز، پایداری افق را در حرکت مستقیم و گردش ملایم بررسی کنید.

• بررسی سوابق: در صورت وجود سابقه برخورد، تعمیر یا تعویض گیمبال، از فروشنده درباره وضعیت دستگاه سؤال کنید.

این بررسی‌ها می‌توانند برخی ایرادهای آشکار را نشان دهند، اما سلامت کامل گیمبال یا نبود آسیب داخلی را تضمین نمی‌کنند. در صورت مشاهده علائم غیرعادی، ارزیابی فنی پیش از خرید تصمیم مطمئن‌تری خواهد بود.

جمع‌بندی

کج شدن خط افق در فیلم پهپاد می‌تواند ناشی از تنظیم نبودن زاویه Roll، شرایط پرواز، اختلال در عملکرد گیمبال یا آسیب فیزیکی باشد. برای رسیدن به نتیجه درست، ابتدا الگوی بروز مشکل را مشخص کنید، سپس تنظیمات و شرایط پرواز را بررسی کنید و در صورت باقی ماندن علائم غیرعادی سراغ ارزیابی تخصصی بروید.

اصلاح نرم‌افزاری برای انحراف‌های جزئی مفید است؛ اما اگر مشکل با لرزش، هشدار یا صدای غیرعادی همراه باشد، نباید به اصلاح تصویر در تدوین اکتفا کرد. در خرید پهپاد استوک نیز بررسی عملکرد گیمبال و کیفیت واقعی فایل ویدیو، در کنار وضعیت بدنه و باتری، بخش مهمی از ارزیابی دستگاه است.
